자료구조 및 알고리즘 9 - AVL Tree (Contd.)

0. 들어가기 전

2024.05.02 - [자료구조 및 알고리즘] - 자료 구조 및 알고리즘 9 - AVL Tree







1. 구현



앞서 글을 통해 삽입이나 삭제를 통해 불균형이 생기는 경우 어떻게 AVL Tree 가 균형을 맞출 수 있는지에 대해 알아봤습니다. 요약하자면, 크게 4가지 case 로 불균형이 생길 수 있는데

1. LL case
2. LR case
3. RL case
4. RR case

입니다. 위 4가지 case 에 대한 구현이 가장 중요한 점입니다.









2. Node



노드는 이전 노드들과 달리 BF, height 요소를 추가적으로 가집니다. (* 해당 요소들에 대한 설명은 이전 글에 자세히 설명했습니다.)



또한 이전 노드 클래스와 달리 reValuing() 이라는 함수도 갖고 있는데, 삽입이나 삭제 이후 변화가 생긴 노드들의 BF 와 height 를 재할당해주는 작업을 말합니다.



reValuing() 함수의 내부에는 두 가지 함수가 추가적으로 존재하는데, 각각 높이를 재조정해주는 함수와 BF 를 재조정해주는 함수입니다. 해당 트리에서 삽입이나 삭제를 통해 노드들의 높이와 BF 가 변경되는데 이때 변경되는 노드의 BF 를 보고 수정이 필요한 노드인지 아닌지 알 수 있습니다.



class Node {
public:
    int data;
    int BF;
    int height;
    Node* L;
    Node* R;

    Node(int x){
        data = x;
        BF = 0;
        height = 0;
        L = NULL;
        R = NULL;
    }

    void reValuing();

private:
    void reValueBF();
    void reValueHeight();
};

void Node::reValueHeight(){

    if(L == NULL && R == NULL){
        height = 0;
    }
    else if(L == NULL && R != NULL){
        height = R->height + 1;
    }
    else if(L != NULL && R == NULL){
        height = L->height + 1;
    }
    else{
        height = std::max(L->height, R->height) + 1;
    }
}

void Node::reValueBF(){

    if(L == NULL && R == NULL){
        BF = 0;
    }
    else if(L == NULL && R != NULL){
        BF = -1 * (R->height + 1);
    }
    else if(L != NULL && R == NULL){
        BF = (L->height + 1);
    }
    else{
        BF = (L->height) - (R->height);
    }
}

void Node::reValuing(){
    reValueHeight();
    reValueBF();
}











3. AVL Tree



트리는 기본적으로 SID(* Search, Insert, Delete) 를 갖고 있고 AVL Tree 는 ReBalancing() 이라는 함수를 더 갖고 있습니다.



해당 함수는 삽입이나 삭제를 했던 노드의 경로를 따라 역으로 올라가면서 수행됩니다. 경로에 있는 노드들에 대해 reValuing() 을 수행하고 해당 함수를 통해 BF 가 특정값을 초과한다면 ReBalancing() 수행합니다.



ReBalancing() 함수에서는 4가지 경우에 대한 불균형을 해소하는 코드를 갖고 있습니다. 각 경우들에 대한 BF 의 특징에 대해 설명하겠습니다.

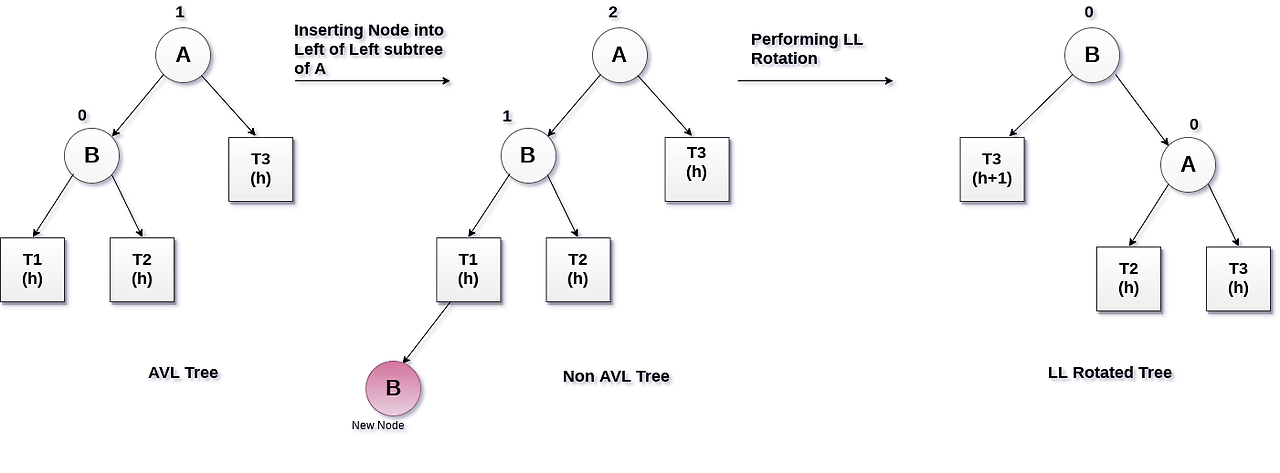

3.1 Property of LL case



LL case 의 경우 수정이 필요한 노드의 BF 는 2, 해당 노드의 왼쪽 자식 노드의 BF 는 1 입니다.

즉, 해당 노드와 자식 노드의 BF 부호가 같습니다.

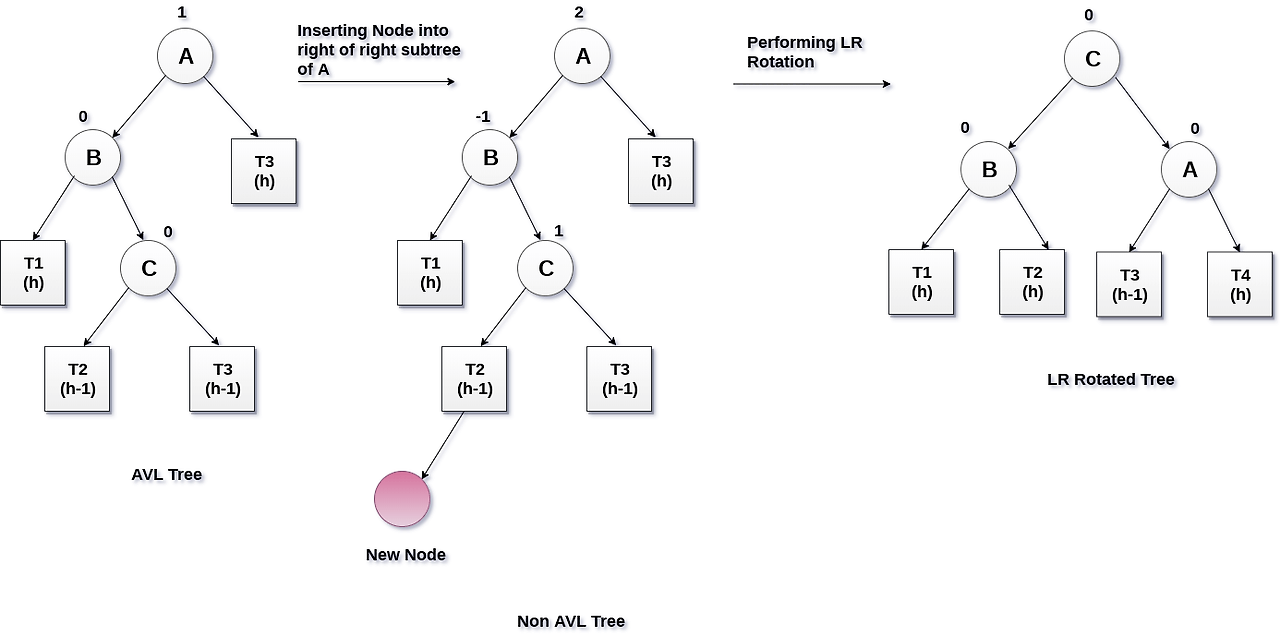

3.2 Property of LR case



LR case 의 경우 수정이 필요한 노드의 BF 는 2, 해당 노드의 왼쪽 자식 노드의 BF 는 -1 입니다.

즉, 해당 노드와 자식 노드의 BF 부호가 반대입니다.

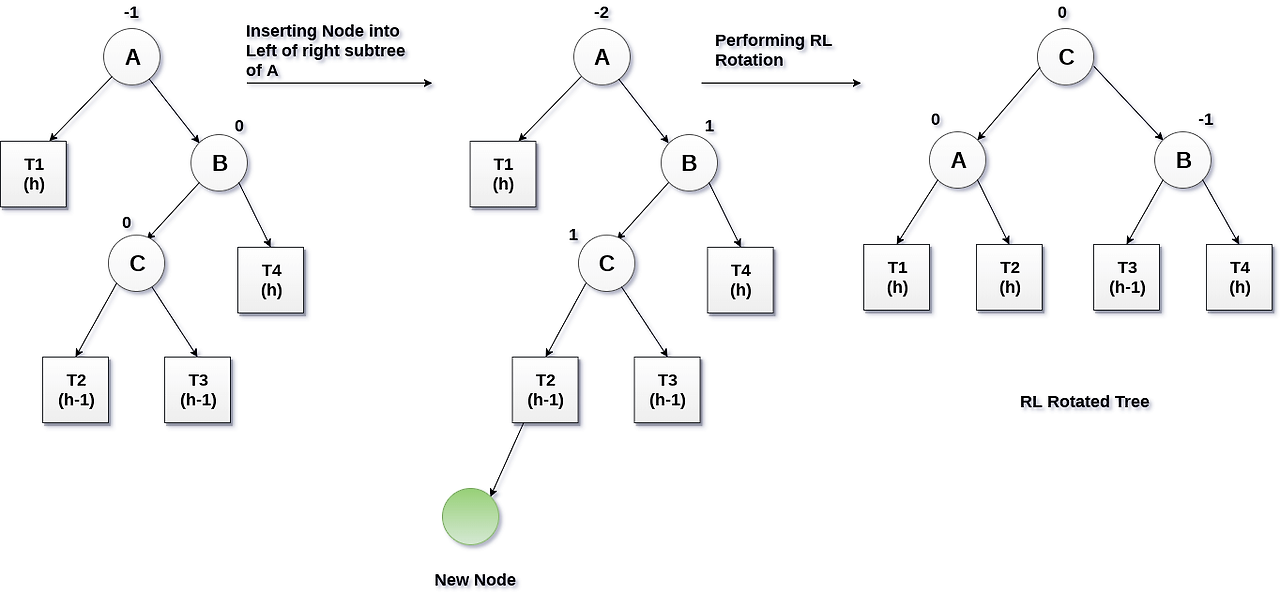

3.3 Property of RL case



RL case 의 경우 수정이 필요한 노드의 BF 는 -2, 해당 노드의 오른쪽 자식 노드의 BF 는 1 입니다.

즉, 해당 노드와 자식 노드의 BF 부호가 반대입니다.

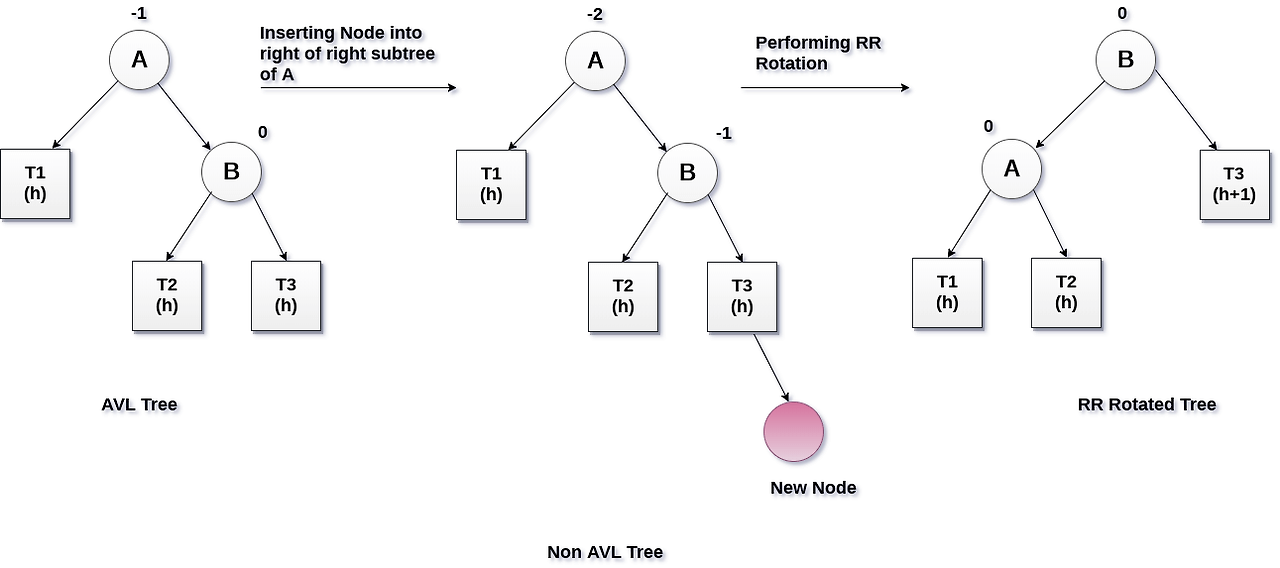

3.4 Property of RR case



RR case 의 경우 수정이 필요한 노드의 BF 는 -2, 해당 노드의 오른쪽 자식 노드의 BF 는 -1 입니다.

즉, 해당 노드와 자식 노드의 BF 부호가 같습니다.

3.5 ReBalancing



AVL 트리의 selfBalancing 을 수행하는 메소드입니다. 위에서 설명했던 4가지 케이스에 대한 selfBalancing 을 수행합니다. 이때 중요한점은 높이와 BF 들이 바뀐 노드들에 대해서 reValuing() 을 수행해야 한다는 점입니다. 또한 아래에서 selfBalancing 을 수행했다면 위에서는 selfBalancing 을 다시 수행하지 않아도 된다는 점을 이용해서 성능 향상을 위해ReBalancing() 후에는 그냥 Insertion 이나 Deletion 을 종료합니다.



void AVL::ReBalancing(Node* N, Node** PP){

    // case 1: L
    if(N->BF == 2){
        Node* childNode = N->L;

        Node* leftGrandChildNode = childNode->L;
        Node* rightGrandChildNode = childNode->R;

        // case 1.1: LL
        if(childNode->BF == 1){
            (*PP) = childNode;
            childNode->R = N;
            N->L = rightGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            leftGrandChildNode->reValuing();
            N->reValuing();
            childNode->reValuing();
        }
        // case 1.2: LR
        else{
            Node* leftGGrandChildNode = rightGrandChildNode->L;
            Node* rightGGrandChildNode = rightGrandChildNode->R;

            (*PP) = rightGrandChildNode;
            rightGrandChildNode->L = childNode;
            rightGrandChildNode->R = N;

            childNode->R = leftGGrandChildNode;
            N->L = rightGGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            childNode->reValuing();
            N->reValuing();
            rightGrandChildNode->reValuing();
        }
    }
    // case 2: R
    else{ // BF == -2
        Node* childNode = N->R;

        Node* leftGrandChildNode = childNode->L;
        Node* rightGrandChildNode = childNode->R;

        // case 2.1: RR
        if(childNode->BF == -1){
            (*PP) = childNode;
            childNode->L = N;
            N->R = leftGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            rightGrandChildNode->reValuing();
            N->reValuing();
            childNode->reValuing();
        }
        // case 2.2: RL
        else{
            Node* leftGGrandChildNode = leftGrandChildNode->L;
            Node* rightGGrandChildNode = leftGrandChildNode->R;

            (*PP) = leftGrandChildNode;
            leftGrandChildNode->L = N;
            leftGrandChildNode->R = childNode;

            childNode->L = rightGGrandChildNode;
            N->R = leftGGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            childNode->reValuing();
            N->reValuing();
            leftGrandChildNode->reValuing();
        }
    }
}





3.6 Insertion



삽입은 BST 와 매우 유사합니다. 삽입 후 경로에 있는 각 노드에 대해 값들을 재할당해주고 불균형하다면 다시 밸런스를 맞추는 과정만 추가해주면 됩니다.



Node* AVL::InsertP(Node* N, Node** PP, int x){

    if(N == NULL){
        Node* newNode = new Node(x);
        (*PP) = newNode;

        return NULL;
    }
    else if(N->data < x){
        InsertP(N->R, &(N->R), x);

        // revaluing the node's data after inserting
        N->reValuing();

        // if we can find some error with BF after inserting
        // we have to rebalaning the tree
        if(N->BF >= 2 || N->BF <= -2)
            ReBalancing(N, PP);

        return NULL;
    }
    else if(N->data > x){
        InsertP(N->L, &(N->L), x);

        // revaluing the node's data after inserting
        N->reValuing();

        // if we can find some error with BF after inserting
        // we have to rebalaning the tree
        if(N->BF >= 2 || N->BF <= -2)
            ReBalancing(N, PP);

        return NULL;
    }
    else
        // cannot insert the node we want because there is already the node have same key
        return NULL;

}







3.7 Deletion



삭제 알고리즘은 BST Deletion 과 매우 유사합니다. 삽입 알고리즘과 마찬가지로 삭제 후 다시 올라가면서 BF 등을 수정, BF 가 -2 보다 작아지거나 2 보다 커지면 ReBalancing() 을 수행합니다.



여기에서 중요한 점은 삭제하고자 하는 노드의 자식 노드가 2개 일 때 입니다. 자식노드가 2개 인 경우 Successor, 즉 삭제하고자 하는 노드의 key 값보다 작은 key 값들 중 가장 큰 key 값을 찾아 해당 노드의 key 값으로 넣습니다. 그 후 원래 Successor 가 key 값이었던 노드를 삭제해주면 됩니다.



Node* AVL::DeleteP(Node* N, Node** PP, int x){
    if(N == NULL){
        return NULL;
    }
    else if(N->data < x){
        DeleteP(N->R, &(N->R), x);
        N->reValuing();

        if(N->BF <= -2 || N->BF >= 2){
            ReBalancing(N, PP);
        }
        return NULL;
    }
    else if(N->data > x){
        DeleteP(N->L, &(N->L), x);
        N->reValuing();

        if(N->BF <= -2 || N->BF >= 2){
            ReBalancing(N, PP);
        }
        return NULL;
    }
    else{
        // the node don't have any children
        if(N->L == NULL && N->R == NULL){
            (*PP) = NULL;
            delete N;
            return NULL;
        }
        // the node have only one child
        else if(N->L == NULL || N->R == NULL){
            if(N->L != NULL){
                (*PP) = N->L;
                delete N;
            }
            else{
                (*PP) = N->R;
                delete N;
            }
            return NULL;
        }
        // the node have two children nodes
        else{
            int successor;
            Node* dummyN = N->L;
            while(dummyN != NULL){
                successor = dummyN->data;
                dummyN = dummyN->R;
            }

            N->data = successor;
            DeleteP(N->L, &(N->L), successor);
            return NULL;
        }
    }
}





3.8 AVL Tree Class



class AVL{
public:
    Node* head = new Node(9999); // let the node that have int MAX to Dummy Node

    void Insert(int x){InsertP(head->L, &(head->L), x);};
    void Delete(int x){DeleteP(head->L, &(head->L), x);};
    void Search(int x){SearchP(head, x);};
    void display_tree_in_vertical(){display_tree_in_verticalP(head->L, 0, 0);};

private:
    Node* SearchP(Node* N, int x);
    Node* InsertP(Node* N, Node** PP, int x);
    Node* DeleteP(Node* N, Node** PP, int x);
    void ReBalancing(Node* N, Node** PP);
    void display_tree_in_verticalP(Node* N, int level, char c);
};

void AVL::ReBalancing(Node* N, Node** PP){

    // case 1: L
    if(N->BF == 2){
        Node* childNode = N->L;

        Node* leftGrandChildNode = childNode->L;
        Node* rightGrandChildNode = childNode->R;

        // case 1.1: LL
        if(childNode->BF == 1){
            (*PP) = childNode;
            childNode->R = N;
            N->L = rightGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            leftGrandChildNode->reValuing();
            N->reValuing();
            childNode->reValuing();
        }
        // case 1.2: LR
        else{
            Node* leftGGrandChildNode = rightGrandChildNode->L;
            Node* rightGGrandChildNode = rightGrandChildNode->R;

            (*PP) = rightGrandChildNode;
            rightGrandChildNode->L = childNode;
            rightGrandChildNode->R = N;

            childNode->R = leftGGrandChildNode;
            N->L = rightGGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            childNode->reValuing();
            N->reValuing();
            rightGrandChildNode->reValuing();
        }
    }
    // case 2: R
    else{ // BF == -2
        Node* childNode = N->R;

        Node* leftGrandChildNode = childNode->L;
        Node* rightGrandChildNode = childNode->R;

        // case 2.1: RR
        if(childNode->BF == -1){
            (*PP) = childNode;
            childNode->L = N;
            N->R = leftGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            rightGrandChildNode->reValuing();
            N->reValuing();
            childNode->reValuing();
        }
        // case 2.2: RL
        else{
            Node* leftGGrandChildNode = leftGrandChildNode->L;
            Node* rightGGrandChildNode = leftGrandChildNode->R;

            (*PP) = leftGrandChildNode;
            leftGrandChildNode->L = N;
            leftGrandChildNode->R = childNode;

            childNode->L = rightGGrandChildNode;
            N->R = leftGGrandChildNode;

            // 리밸런싱에 사용되었던 노드들의 값들을 재할당
            childNode->reValuing();
            N->reValuing();
            leftGrandChildNode->reValuing();
        }
    }
}

Node* AVL::SearchP(Node* N, int x){

    if(N == NULL)
        return NULL;

    if(N->data < x){
        return SearchP(N->R, x);
    }
    else if(N->data > x){
        return SearchP(N->L, x);
    }
    else{
        return N;
    }
}

Node* AVL::InsertP(Node* N, Node** PP, int x){

    if(N == NULL){
        Node* newNode = new Node(x);
        (*PP) = newNode;

        return NULL;
    }
    else if(N->data < x){
        InsertP(N->R, &(N->R), x);

        // revaluing the node's data after inserting
        N->reValuing();

        // if we can find some error with BF after inserting
        // we have to rebalaning the tree
        if(N->BF >= 2 || N->BF <= -2)
            ReBalancing(N, PP);

        return NULL;
    }
    else if(N->data > x){
        InsertP(N->L, &(N->L), x);

        // revaluing the node's data after inserting
        N->reValuing();

        // if we can find some error with BF after inserting
        // we have to rebalaning the tree
        if(N->BF >= 2 || N->BF <= -2)
            ReBalancing(N, PP);

        return NULL;
    }
    else
        // cannot insert the node we want because there is already the node have same key
        return NULL;

}

Node* AVL::DeleteP(Node* N, Node** PP, int x){
    if(N == NULL){
        return NULL;
    }
    else if(N->data < x){
        DeleteP(N->R, &(N->R), x);
        N->reValuing();

        if(N->BF <= -2 || N->BF >= 2){
            ReBalancing(N, PP);
        }
        return NULL;
    }
    else if(N->data > x){
        DeleteP(N->L, &(N->L), x);
        N->reValuing();

        if(N->BF <= -2 || N->BF >= 2){
            ReBalancing(N, PP);
        }
        return NULL;
    }
    else{
        // the node don't have any children
        if(N->L == NULL && N->R == NULL){
            (*PP) = NULL;
            delete N;
            return NULL;
        }
        // the node have only one child
        else if(N->L == NULL || N->R == NULL){
            if(N->L != NULL){
                (*PP) = N->L;
                delete N;
            }
            else{
                (*PP) = N->R;
                delete N;
            }
            return NULL;
        }
        // the node have two children nodes
        else{
            int successor;
            Node* dummyN = N->L;
            while(dummyN != NULL){
                successor = dummyN->data;
                dummyN = dummyN->R;
            }

            N->data = successor;
            DeleteP(N->L, &(N->L), successor);
            return NULL;
        }
    }
}

void AVL::display_tree_in_verticalP(Node* N, int level, char c){
    if(N != NULL){
        display_tree_in_verticalP(N->R, level+1, '/');

        for(int i=0; i<3*level; i++){
            std::cout << " ";
        }

        std::cout << c << N->data << std::endl;

        display_tree_in_verticalP(N->L, level+1, '\\');
    }
}
